定量控制仪自动系统

定量控制系统,由智能定量积算仪和流量传感器组成,流量表反馈给定量控制仪的脉冲或电流流量信号,当流量累计流量达到设定的数值(定量值),定量控制仪会给电磁阀门或泵一个开关信号,已达到对阀门、泵的启动和关闭。

定量控制器可实现的功能

1.可外接启动、停止、清零按扭。
2.可同时控制阀及泵的开启。
3.可设置8个常用量。
4.断电,重新启动后按之前定量值继续定量。
5.可查询定量次数,定量量值,定量时间。
6.安装微型打印机可以打印定量数据。
7.全中文液晶显示,操作简单方便。
8.可安装大小阀控制定量,精度更精确。
以上特点是其他定量控制仪无法同时实现的,定量控制仪绝对完美配置,而且可以根据用户要求更改内部程序,使操作更符合现场要求。



定量控制器系统是由流量计、流量定量控制仪、电磁阀和配电箱等装置组成。

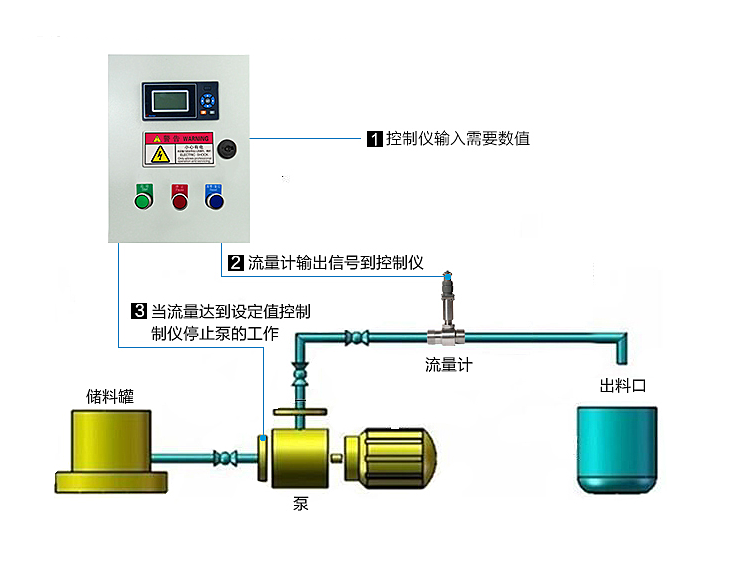

可实现对流体的定量计量、定量灌装、定量配料等过程的控制。结构如图所示。

定量控制仪原理:

定量计量开始时流量定量控制仪指示电磁阀开启,流体进入流量传感器。流量传感器

将流量信号传给定量积算控制仪并开始计量,当流量达到设定值时,定量积算控制仪发出指令使电磁阀断开,恢复到初始的关闭状态。

定量控仪制技术要求

例如:给罐子定量加水(比如10L),在流量积算仪(定量控制仪)上输入10L 的定量值,

然后按一下启动按钮(或确认键),流量积算仪继电器闭合(电磁阀打开,加水灯亮),

流量积算仪开始累积,当累积数到达10L 后,流量积算仪继电器断开(电磁阀关闭,加

水灯灭),本次定量完成。

如果要进行下一次定量控制,需按一下清零按钮,再按以上步骤操作,如中间需

要暂停,可按下停止按钮。如果定量值与上次一致直接按启动按钮即可。

定量控制仪要求:

控制仪输入为4-20mA 或脉冲信号,带外接启动、停止、清零,两个继电器输出。

继电器到电磁阀需加一个中间继电器,如果电磁阀是24V 供电,需增加一个24V 开关

电源。

注:指示灯、按钮、中间继电器、空气开关、交流接触器(可省)、定量控制仪(液晶

显示)、控制箱、组成一个控制系统,控制现场(24VDC)电磁阀启动或停止,另要加一个

总电源开关、流量计,电磁阀,需要按照现场要求来做。(配件可以用户自己配)

定量控制仪特点:

1、控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的,信号线连接简单,到现场后一般无需调整;

2、控制箱面板设有启动"停止"等按键,并有状态指示灯"显示,因此显示直观,操作简单、方便、易学;

3、每次定量控制值可以根据需要任意更改,只需在定量控制仪内操作完成;

4、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等;

5、设有大小阀控制,分别控制大流量和小流量,达到精确的定量控制;

6、设有打料查询功能,可查询总打料次、每次打料时间、每次打料量等。
