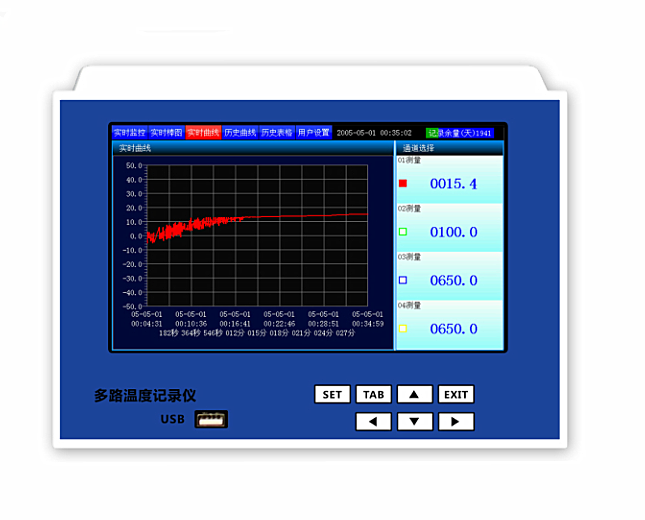

无纸记录仪

一、产品概述：
  R600无纸记录仪是通过优盘或CF卡转存数据，将无纸记录仪上的记录数据转存到电脑上，用厂家提供的数据管理软件，对数据进行保存、处理等，在上位机上重现历史数据和历史曲线。或者采用RS-232C/RS-485通讯接口，可实现远程监控，将无纸记录仪上记录的数据进行管理。
无纸记录仪提高了记录仪本身的质量，增强了记录仪的稳定性和可靠性，更重要的是降低了记录仪的运行成本。无纸记录仪是将工业现场的各种需要监视记录的输入信号，比如流量计的流量信号、压力变送器的压力信号、热电阻和热电偶的温度信号等，广泛应用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。
二、R600无纸记录仪特点：
1、采用最新大集成电路，高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警。
2、5.7英寸SHARP320X240点阵TFT高亮度彩色图形显示屏，具有CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节。
3、全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可。
4、集成硬件实时时钟，掉电情况下时钟也能准确运行。
5、具有变送器+24VDC隔离配电。
6、全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。
7、大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据。
8、信号全量程精度±0.2%
9、中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全。
10、工程量显示数值范围宽，可显示5位数值：-9999~19999。
11、支持流量累积功能，4组温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型。
12、曲线走纸方式可设定横向或纵向，每4组曲线显示可以自由组合，自定义曲线颜色。
13、使用USB2.0接口转存和备份历史记录，支持256M、512M、1G优盘，支持FAT16/FAT32文件系统类型，Windows可识别历史记录文件。
14、外接微型打印机，可手动打印数据、曲线#8a87fc，自动定时打印数据，满足用户现场打印的需要。
三、R600无纸记录仪参数：
输出规格:12路配电，4组24VDC输出，输出电流50mA/组，12路可组态继电器触点输出，触点容量为3A、250VAC（阻性负载）默认为常开触点最多4路模拟量变送输出，4～20mADC, 负载电阻小于600Ω
显示方式：5.7英寸进口SHARP 320×240点阵TFT图形液晶显示屏，CCFL背光，宽视角
基本误差：±0.2%F·S
通讯接口：RS232C或RS485，波特率：1200、2400、9600、19200，打印接口：RS232C串口微型打印机，10M Ethernet标准RJ45接口
补偿误差：±1℃
断电保护：内置FLASH存储器，保护参数和历史数据，断电后数据可永久保存。采用硬件时钟，掉电后也能准确运行
供电电源：开关电源85VAC～265VAC、50Hz±5%或DC24V±2V
环境温度：0～50℃
环境湿度：0~85%RH
信号输入种类
