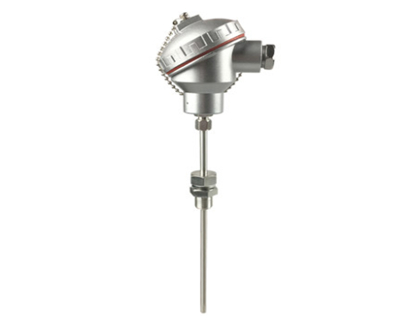

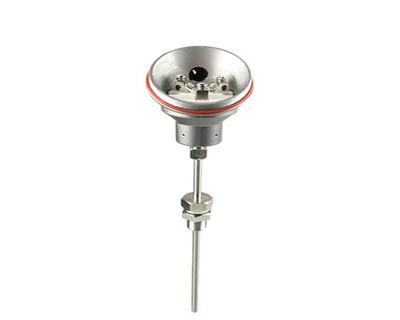

工业用装配式热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～500℃范围内的液体、蒸汽和气体介质以及固体表面温度。
装配热电阻概述：
工业用装配式热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～500℃范围内的液体、蒸汽和气体介质以及固体表面温度。
特点：
★ 压簧式感温元件，抗振性能好.
★ 毋须补偿导线，节省费用
★ 机械强度高，耐压性能好
★ 测量精度高

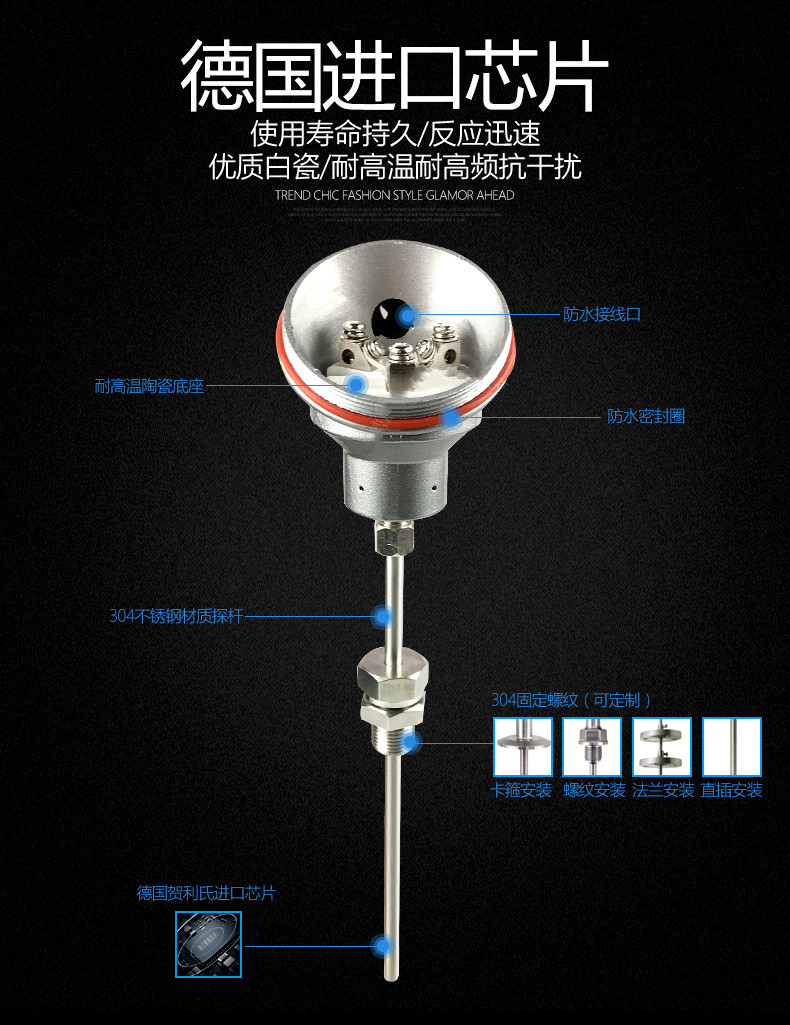

★ 进口薄膜电阻元件，性能可靠稳定
工作原理：
适用热电阻是利用物质在温度变化时，其电阻值随着温度变化而发生变化。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
主要技术参数：
产品执行标准
IEC751
JB/T8622 - 1997
JB/T8623 – 1997
常温绝缘的电阻
适用热电阻在环境温度为15~35℃，相对湿度不大于80%，试验电压为10~100V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m
装配热电阻型号及规格：
1 2 3 4 5 6 7 8 9 10 11 12
W Z □ □－□ □ □ □－□ □ □－□ □ □
型号 | 代码 | 说明 | |
WZ□ | 装配热电阻 | ||
1热电阻品种 | C | 铜热电阻 | |
P | 铂热电阻 | ||
2热电阻元件支数 | 无 | 单支式 | |
2 | 双支式（不适用于铜热电阻） | ||
3安装固定装置 | 1 | 无固定装置 | |
2 | 固定螺纹 | ||
3 | 活动法兰（不适用于隔爆型） | ||
4 | 固定法兰 | ||
5 | 活动管接头式 | ||
6 | 锥形固定螺纹 | ||
7 | 直形管接头式 | ||
8 | 固定螺纹管接头式 | ||
9 | 活动螺纹管接头式 | ||

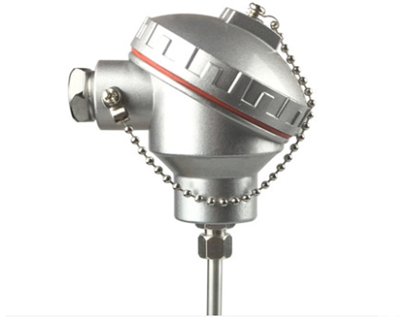

4接线盒形式 | 2 | 防溅式 | |
3 | 防水式 | ||
X | 非统设：插座式，小接线盒式 | ||
5保护管外径（mm） | 0 | 铂热电阻为￠16，铜热电阻为￠12 | |
1 | 铂热电阻为￠12（不适用于铜热电阻） | ||
2 | 非统设：各种规格保护管 | ||
6内芯结构 | 无 | 云母骨架结构 | |
K | 铠装型结构 | ||

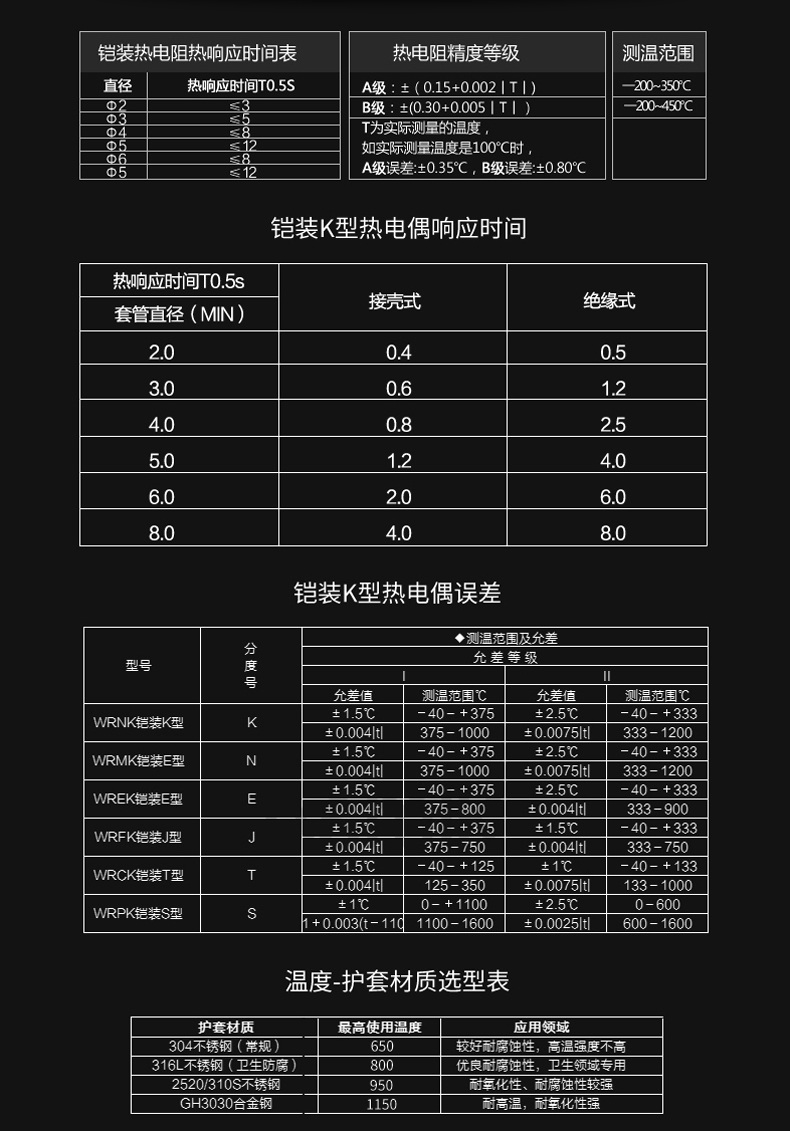

7允差等级 | A | A级允差±(0.15+0.002|t|)（不适用于铜热电阻） | |
B | B级允差±(0.30+0.005|t|)（不适用于铜热电阻） | ||
C | 铜电阻允差±(0.30+0.006|t|)（不适用于铂热电阻） | ||
8测量端型式 | 2 | 二线制 | |
3 | 三线制 | ||
9分度号 | Pt10 | 铂热电阻 | |
Pt100 | 铂热电阻 | ||
Cu50 | 铜热电阻 | ||
Cu100 | 铜热电阻 | ||
10总长L | (mm) | ||
11插入长度/ | (mm) | ||
12保护管材质 | B | 1Cr18Ni9Ti | |
A | 碳钢：20 | ||
G | 0Gr18Ni12M02Ti | ||
F | H62（不适用于铂热电阻） | ||
