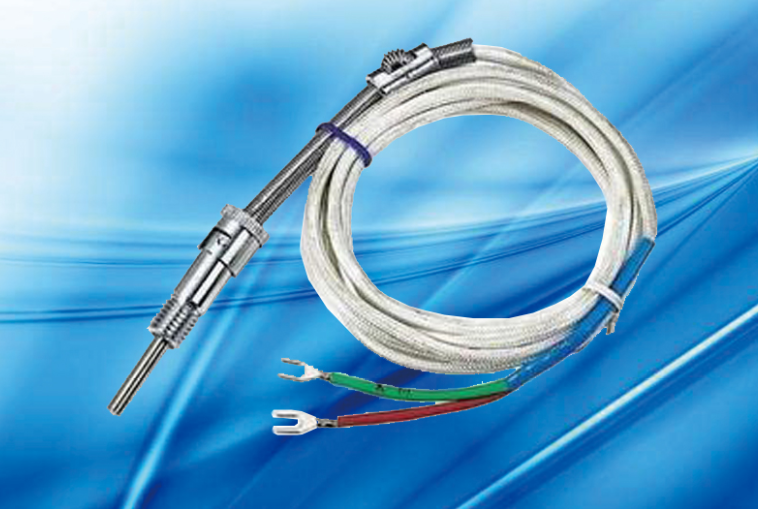

压簧固定式热电偶

工业用隔爆或本安型热电偶是一种温度传感器，通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量生产现场存在碳氢化合物等爆炸的0～1300℃范围内液体、蒸汽和气体介质以及固体表面温度.

直角弯头热电偶概述：

直角弯头热电偶用于生产现场存在高温和有害气体对热电偶接线盒有影响，或不宜直接水平及垂直安装场合。

主要技术指标：

★ 电气出口：M20×1.5,NPT1/2

★ 精度等级：I,II级

★ 防护等级：IP65

★ 公称压力：常压

型号及规格：

型号	分度号	测温范围℃	保护管材料	规格	接线盒形式
WRN－520	K	0～800	1Cr18Ni9Ti	500×500 750×750	防溅式
WRN₂－520
WRE－520	E	0～600
WRE₂－520
WRN－530	K	0～800			防水式
WRN₂－530
WRE－530	E	0～600
WRE₂－530

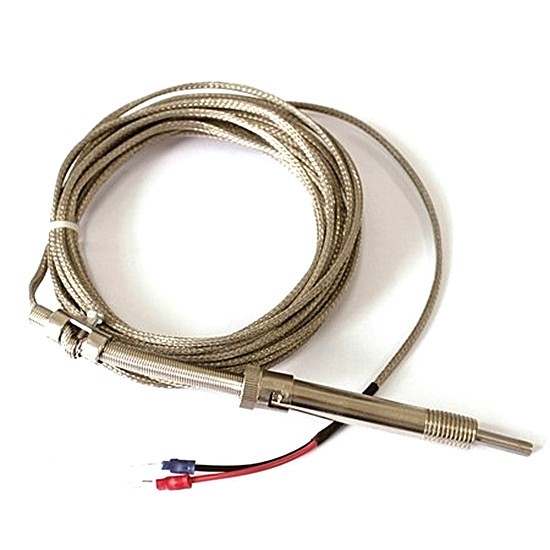

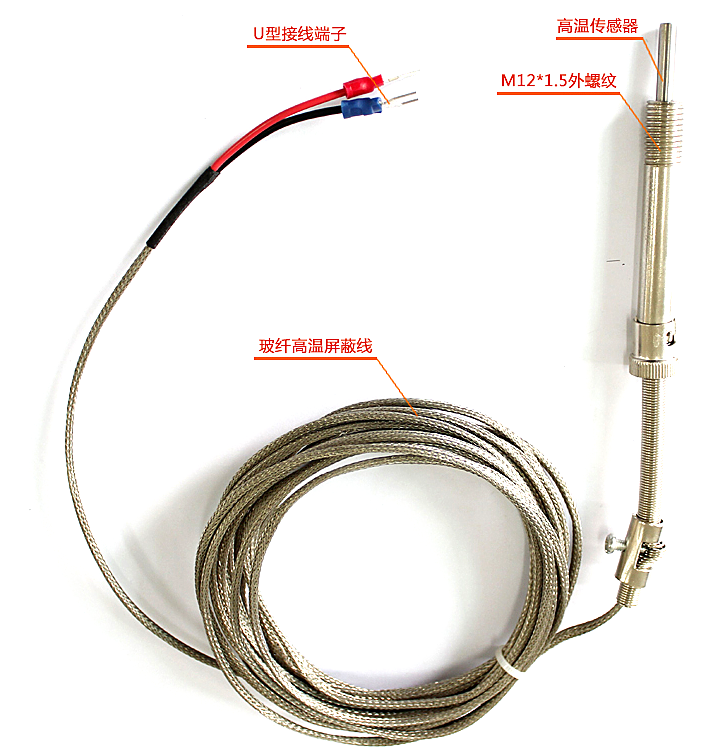

WRET－01压簧固定式热电偶概述：

WRET-01 型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用，可直接测量 0~400 ℃ 范围内的温度。压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤出机、轻纺、食品等工业。

结构原理：

WRET-01 型压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

热电偶导线等组成安装方法：

固定安装在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。


炉顶热电偶概述：

炉顶热电偶/阻适用于电厂锅炉炉顶及其它须远距离、高压测温场合。

主要技术参数：

★ 电气出口：M16×1.5

★ 连接尺寸：M16×1.5

★ 防护等级：IP65

型号及规格：

型号	分度号	测温范围℃	公称压力	流速	规格
					L	I
WRNK-0313T WRNK₂-0313T	K	0～800	≤30Mpa	≤100m/s	1000 2000 3000 4000 5000 6000 8000 1000 15000 20000 25000	50 100 150
WREK-0313T WREK₂-0313T	E	0～600
WRNK-0913T WRNK₂-0913T	K	0～800
WREK-0913T WREK₂-0913T	E	0～600
