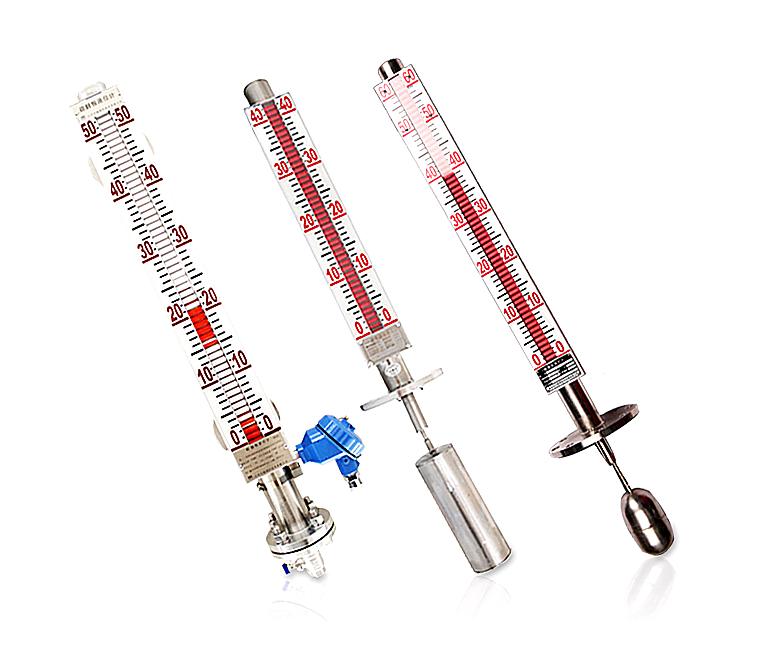

顶装式磁翻板液位计

顶装式磁翻板液位计适合各种地下储罐及侧面不宜开口的容器的液位测量。产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。

LC-UDZ-1D顶装式磁翻板液位计概述：

LC-UDZ-1D顶装式磁翻板液位计适合各种地下储罐及侧面不宜开口的容器的液位测量。产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。

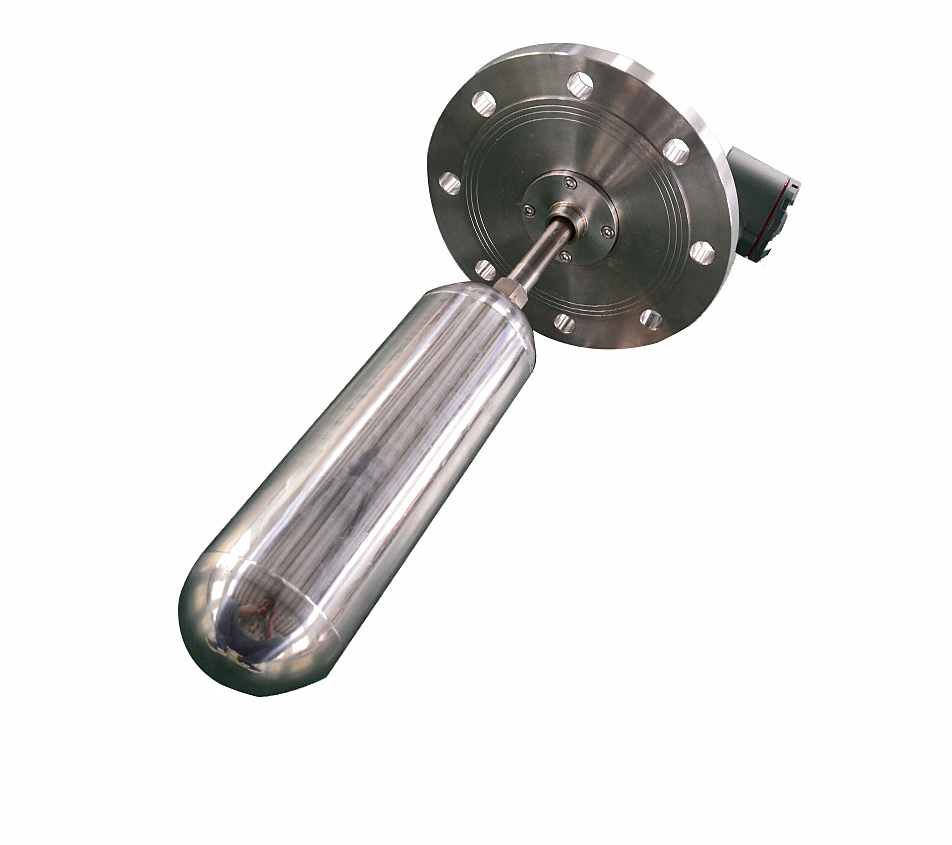

顶装式磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

顶装式磁翻板液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。

一、技术参数：

测量范围：300～3500mm

工作压力：2.5MPa；4.0MPa；6.3MPa

工作温度: -20～100℃；-20～200℃；0～400℃

精确度:±10mm

介质密度: 0.5～2.0g/cm3

介质密度差: ≥150kg/m3(测量界位)

环境振动：频率≤25Hz 振幅≤0.5mm

跟随速度: ≤0.08m/s

介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,

可选用加热夹套型液位计

过程连接:顶装式安装法兰:≥DN80,PN2.5

法兰标准:HG20592～20635-97其它法兰标准请用户注明。

材质：旁路管：1Cr18Ni9Ti;304;316L

浮子：钛

容器法兰：规格HG20592～20635-97（FM）见下表

介质比重	法兰规格
≥1.0	DN80
≥0.85	DN100
≥0.75	DN120
＜0.75	DN150

其它差数：LC-UDZ-1D同LC-UDZ-1，LC-UDZ-3D同LC-UDZ-3CH

LC-UDZ型磁翻板液位计选型表：

型号	代码	说明
LC-UDZ-		磁翻板液位计
液位计类别	1	翻板指示(就地显示型)
液位计类别	3	远传带翻板
液位计型号	0	基型（侧装式）
	W	保温型
	D	插入型（顶装式）
	J	耐腐型
	S	防霜型
	Z	保温耐腐型
	Y	插入耐腐型
报警控制	0	无报警
	1	带上限
	2	带下限
	3	带上下限
浮子材质	P	不锈钢
	L	防锈铝
	T	钛
	S	PVC塑料
	F	氟塑包裹
主体材质	P	不锈钢
	L	防锈铝
	T	钛
	S	PVC塑料
	F	氟塑管
	PF	内衬四氟
	PP	内衬丙烯
	PE	内衬乙烯
连接法兰		见表一
介质温度		见表二
实际使用压力		见表三
介质比重		要注明
订货长度		要注明
	/B	防爆型

表一：

公称压力		Mpa								Kgf/ cm²
公称压力		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代号	不锈钢	A	B	C	D	E	F	G	H	I	J
代号	碳钢	a	b	C	d	e	f	g	h	i	j
法兰标准		HG20593-97 DN20(RF)				HG20595-97(RF)DN20				H12-0-2	H12-0-3
