彩色PH/ORP检测仪

PH7.0智能型彩屏工业pH/ORP计是我公司研制的电化学分析仪之一，环境适应性强、清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比，能精确测量溶液的pH值或温度。可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中pH值的连续监测。配上ORP氧化还原电极同样也是一台精密的ORP仪表。

产品特点：

u  高智能化：采用高精度AD转换和单片机微处理技术，能完成pH值测量、温度测量、温度自动补偿等多种功能。

u  时间显示：智能型彩屏工业pH/ORP计内置时钟芯片，可以显示当前时间。

u  英文菜单：仪器可以任意切换中英文菜单模式。

u  供电范围广：仪器采用开关电源设计，供电AC85-265V、50-60Hz，可以应用在不同供电电压等级的国家。

u  数据存储：仪器内置的存储芯片，可以保存过去1年的历史数据，并且历史数据可以通过手机APP蓝牙导出（选配功能）。

u  冲洗继电器：仪器设置了冲洗继电器功能，可以通过安装电磁阀定时清洗pH电极。

u  声光报警功能：仪器内置了蜂鸣器，高低报警灯，满足要求后能声光同时报警。

u  4-20ma电流：电流值任意设置，也可以反向设置，便于控制。

u  锑电极模式：仪器同时具有锑电极模式和玻璃电极模式，可以适配多种样式的pH电极。

u  区间控制功能：仪器具有任意范围内的区间继电器控制功能，可以进行比如区间达标排水功能等。

u  随机数值功能：仪器具有任意范围内随机数值显示功能，满足特定要求下的数值显示功能（具体如何使用，联系厂家）。

u  25℃折算：对纯水和加氨超纯水进行了25℃基准温度折算，实现了显示25℃时的pH值，特别适合电厂多种水质的测量。

u  多种标定方法：仪器具有一点标定，两点标定，三点标定，多种方式可以任意选择。

u  抗干扰能力强：采用高阻运算放大器，阻抗高达10¹²Ω；电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。具有良好的电磁兼容性。

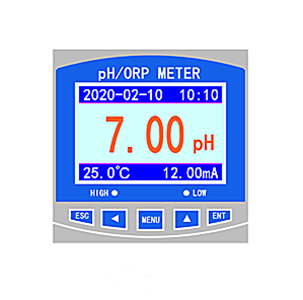

u  多参数同时显示：在液晶屏上同时显示时间、pH值或mV值、温度、输出电流值。采用3.5寸高清IPS彩色液晶显示模块,分辨率480*320；醒目且可视距离远。

u  RS485通讯接口：modbus RTU通讯协议可方便联入计算机进行监测和通讯。(选配功能)

u  工业控制式看门狗：确保仪表不会死机。

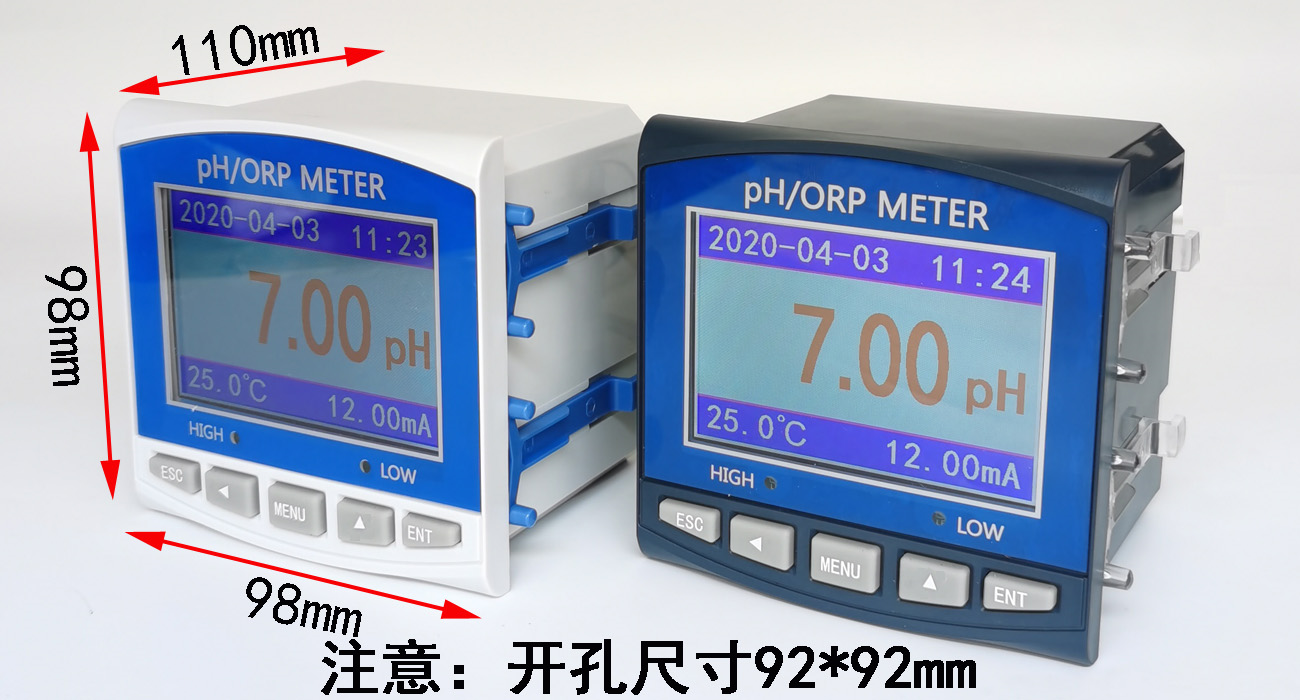

 技术指标

1.安装时应注意:

1. 仪表与测量池的距离越近越好。一般不要超过10米，最好将仪表固定在最佳视平线上，表面要保持清洁、干燥、避免水滴直溅，必须有良好的接地。

2. 电极与仪表的连接电缆不要与电源线近距离平行敷设，以免对信号产生不良的影响，仪表应远离变频器和大功率设备，避免信号干扰。

3. 电极线属于特殊的同轴线，切记不能用普通线延长。如果不够长，请您联系生产厂家寻求解决方案。

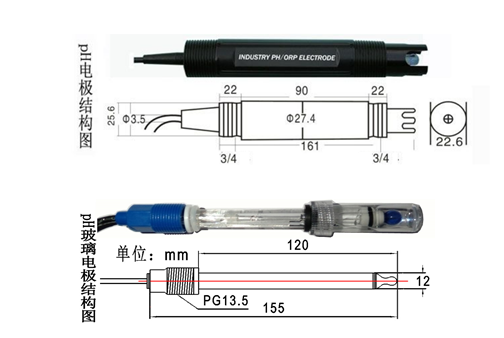

2. 常规电极尺寸（使用时，将电极下端透明保护帽摘掉)

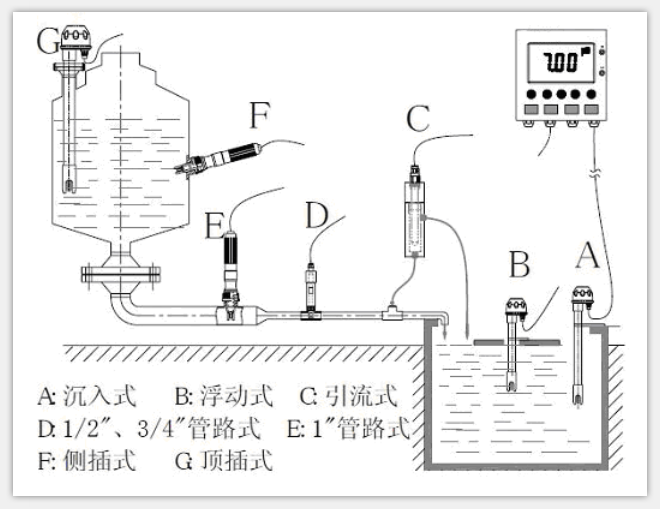

3. 电极安装

1. 沉入式安装：电极的引线从保护管里穿出，电极顶部的3/4螺纹与保护管的3/4螺纹用生料带密封好。确保电极顶部及电极信号线不进水。

2. 侧壁安装：侧壁焊接带斜面的护套，电极旋入护套即可。

3. 管道安装：通过电极G3/4的螺纹与管道相连接。

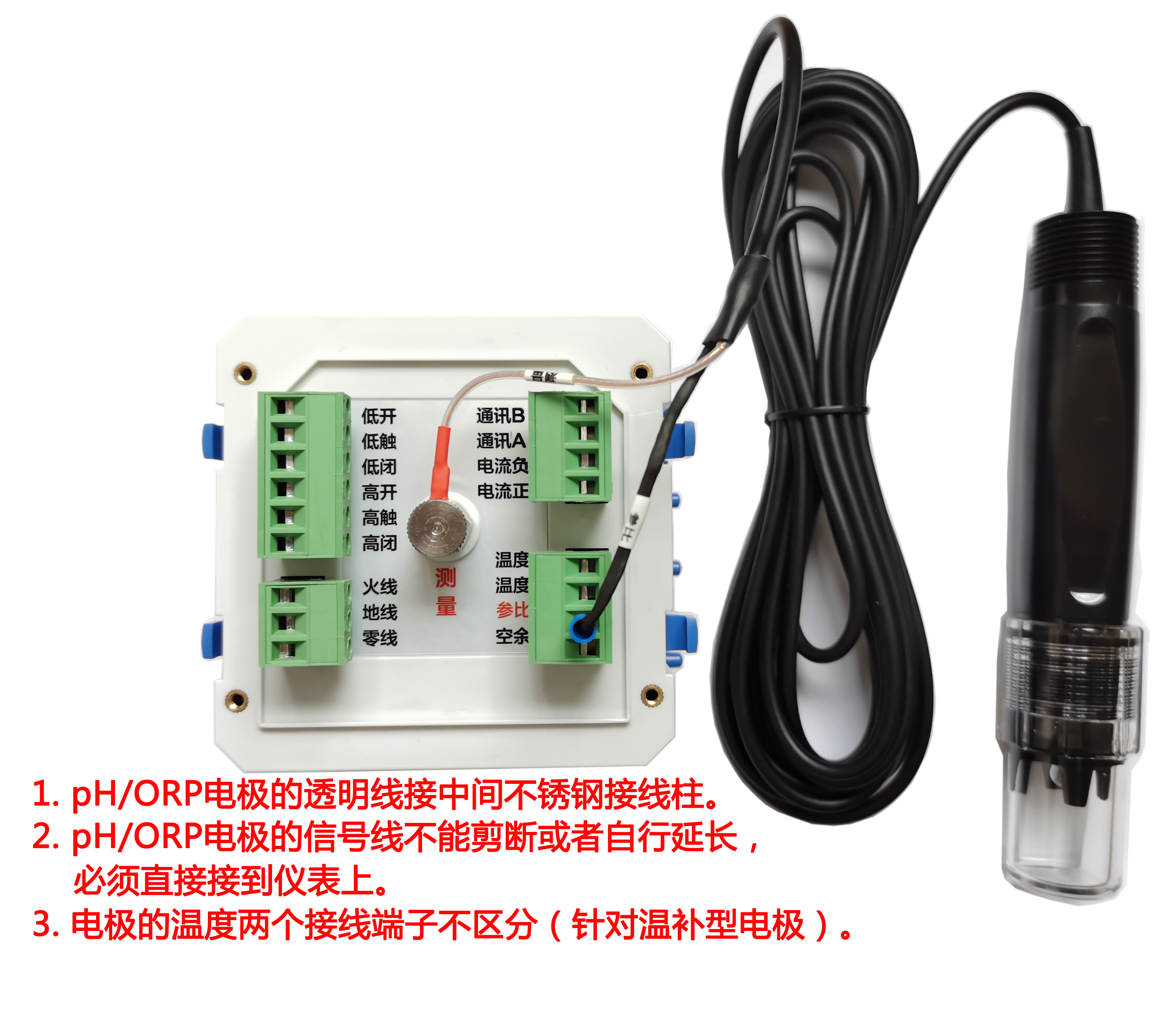

4. 仪器接线

低开：低点报警继电器常开端子

低触：低点报警继电器触点

低闭：低点报警继电器常闭端子

高开：高点报警继电器常开端子

高触：高点报警继电器触点

高闭：高点报警继电器常闭端子

火线：接220V火线；如果选配为24V供电时，接24V正极

地线：接地线（可以不接）

零线：接220V零线；如果选配为24V供电时，接24V负极

通讯B：接485通讯（选配功能）；

通讯A：接485通讯（选配功能）；

电流负：4-20mA输出的负端

电流正：4-20mA输出的正端

温度：接pH电极的温度接线端子其中之一

温度：接pH电极的温度接线端子其中之一

参比：接pH/ORP电极的参比端子

测量：中间不锈钢接线柱，接pH/ORP电极的

测量端子

注意：电极信号线必须直接接到仪表后面的端子上，不能为了美观，通过电控箱里面的端子排过渡一下，再接线。这是绝对不允许的！！！
