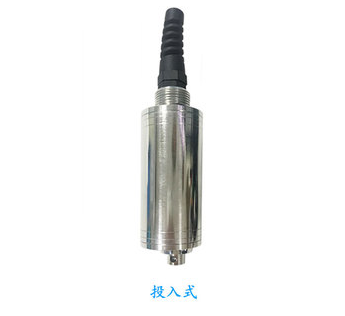

SINO-FTU4000

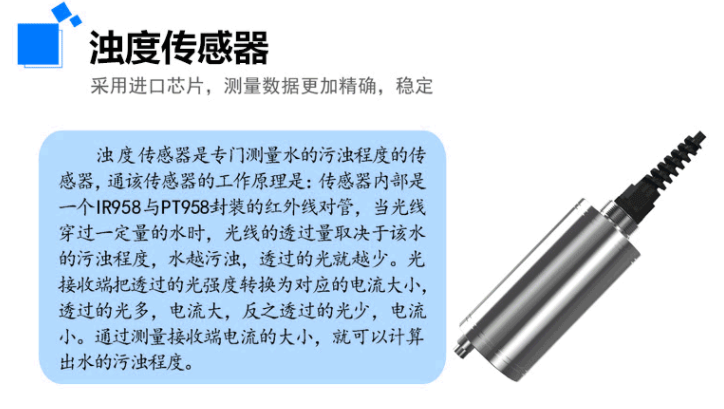

一工作原理

该传感器基于组合红外吸收散射光线法，应用ISO7027方法可以连续精确测定悬浮物/污泥浓度。按照ISO7027红外双散射光线技术不受色度影响测定悬浮物/污泥浓度值。根据使用环境可以选配带自清洗功能。数据稳定，性能可靠；内设自诊功能，保证数据准确；安装和校正简单。

该产品普遍应用于污水厂、自来水厂、水站、地表水、养殖业、工业等领域悬浮物/污泥浓度监测。

二技术性能和规格

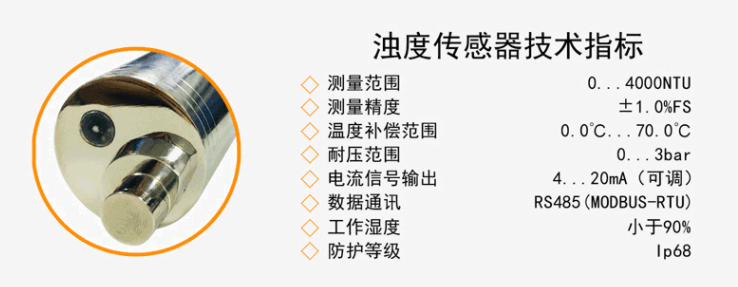

技术参数技术指标：

三安装和电气连接

1.  安装

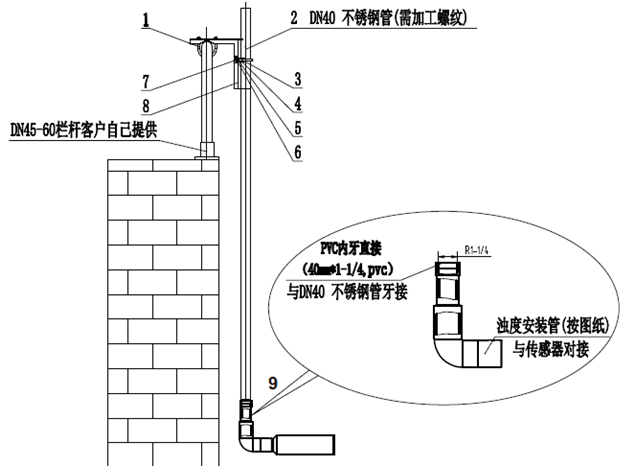

传感器的具体的安装步骤如下：

将8（安装板）用1（M8U型卡箍）固定在传感器安装位置的池边栏杆上；

将9（转接头）与2（DN40）PVC管用胶水连接，并将传感器电缆线穿过PVC管，传感器旋入9（转接头)，并做好防水处理。

将2（DN40管），通过4（DN42U型管夹）固定于8（安装板）上，如图2。

2.  电气连接

• 棕色线---电源(+12VDC)

• 黑色线---地线(AGND)

• 蓝色线---485数据_A(485_A)

• 白色线---485数据_B(485_B)

完成接线后，应仔细检查，避免通电前的错误连接。

线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外径Φ6 mm，所有接口均已做防水处理。
