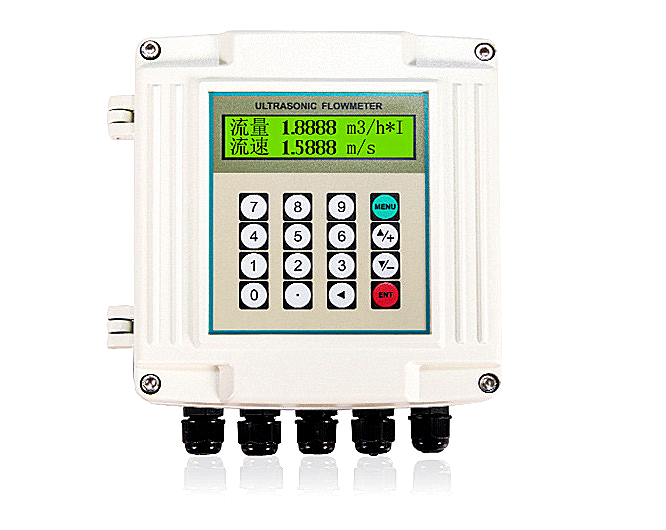

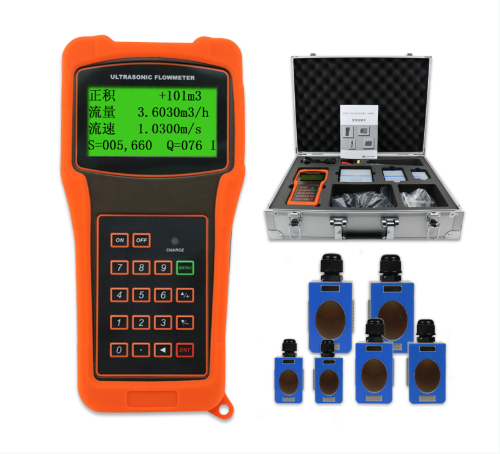

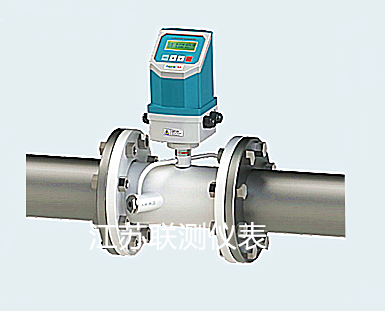

液体超声波流量计系列

主    机

原    理

超声波时差原理，4 字节IEEE754 浮点运算

精    度

流量：优于±1%

显    示

可连接2×10 背光型汉字或者2×20 字符型液晶显示器，支持中、英、意三种语言

信号输出

1路4~20mA电流输出，阻抗0-1K，精度0.1%

1路OCT脉冲输出（脉冲宽度6-1000ms，默认200ms）

1路继电器输出

信号输入

3路4~20mA电流输入，精度0.1%，可采集温度、压力、液位等信号

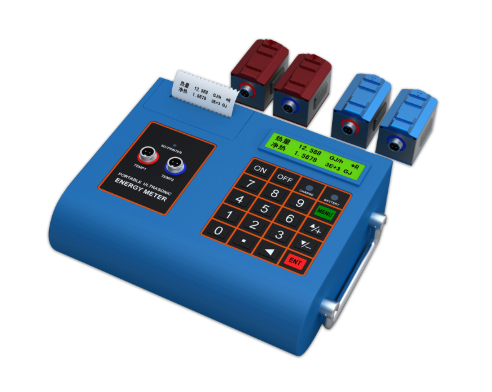

可连接三线制PT100铂电阻，实现热量测量，

数据接口

隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议

专用电缆

定制双绞线，一般情况下限于50米；选用RS485通讯，传输距离可达千米以上

管道情况

管    材

钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里

管 内 径

15-6000mm

直 管 段

传感器安装点最好满足：上游10D，下游5D，距泵出口处30D（D 是指管径）

测量介质

种    类

水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

温    度

标准探头：-30～90℃，高温探头：-30～180℃

浊    度

10000 ppm 且气泡含量小

流    速

0～±30 m/s

工作环境

温    度

主机：-20～60℃，流量传感器：-30℃～180℃

湿    度

主机：85%RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后）

电    源

DC8~36V或AC85~264V

功    耗

1.5W
